・TOYOCONNECTOR LIGHT TC2-P

Khớp nối cho đường ống cơ sở nhà máy (dùng cho ống mềm Toyox)

Mẫu | TC2-P
Vật liệu | Nhựa (PP)

Features

Ngăn rò rỉ và tuột ống
Giảm thời gian dành cho công việc lắp đặt đường ống
Lắp đặt dễ dàng
Nhẹ

Tải xuống tài liệu

Tính năng sản phẩm

Ngăn rò rỉ và tuột ống

Lắp ống mềm dễ dàng và đai ốc có mũ được siết chặt mà không có khe hở sẽ giúp ống mềm không bị lỏng và rò rỉ chất lỏng.

Ngăn rò rỉ và tuột ống

Lắp ống mềm dễ dàng và đai ốc có mũ được siết chặt mà không có khe hở sẽ giúp ống mềm không bị lỏng và rò rỉ chất lỏng.

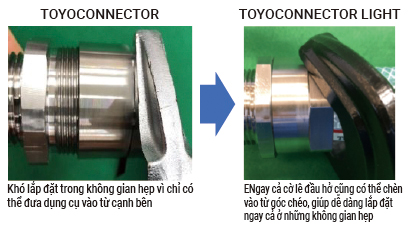

Giảm công việc đường ống

Đai ốc có sáu cạnh được thiết kế với kích thước để sử dụng với cờ lê theo tiêu chuẩn JIS, loại bỏ nhu cầu sử dụng các dụng cụ đặc biệt và tăng hiệu quả công việc. Lắp đặt đồng bộ mà không cần căn chỉnh kẹp phức tạp, kiểm soát mô-men xoắn hoặc siết chặt lại.

Giảm công việc đường ống

Đai ốc có sáu cạnh được thiết kế với kích thước để sử dụng với cờ lê theo tiêu chuẩn JIS, loại bỏ nhu cầu sử dụng các dụng cụ đặc biệt và tăng hiệu quả công việc. Lắp đặt đồng bộ mà không cần căn chỉnh kẹp phức tạp, kiểm soát mô-men xoắn hoặc siết chặt lại.
Lắp đặt dễ dàng

Lắp nhanh hơn và dễ dàng hơn nhờ lắp khớp nối có cùng kích thước với ống mềm.

Lắp đặt dễ dàng

Lắp nhanh hơn và dễ dàng hơn nhờ lắp khớp nối có cùng kích thước với ống mềm.
Nhẹ

Khớp nối ống mềm hoàn toàn bằng nhựa, nhẹ và giúp cải thiện khả năng làm việc.

Nhẹ

Khớp nối ống mềm hoàn toàn bằng nhựa, nhẹ và giúp cải thiện khả năng làm việc.

Tổng quan
Hỗ trợ
Tải xuống
Ống mềm tương thích

TOYOCONNECTOR LIGHT TC2-P

Khớp nối cho đường ống cơ sở nhà máy (dùng cho ống mềm Toyox)

Mặt ống: Đai ốc có mũ
Đường kính trong của ống mềm (mm): 15, 19, 25

Mặt thiết bị: Ren ngoài
Kích thước mối nối: R1/2, R3/4, R1

Mã số mẫu		TC2-P
Vật liệu chính		Nhựa (PP)
Chức năng		Dễ lắp Tiêu chuẩn hóa công việc Ngăn rò rỉ và tuột ống
Chất dẫn		Nước (không uống được)　Không khí　Dầu　Hóa chất và mỹ phẩm
Tuân thủ pháp luật		Tuân thủ RoHS 2
Chi tiết vật liệu	Đầu nối	PP
	Nắp vặn ren	PP
	Măng sông	POM

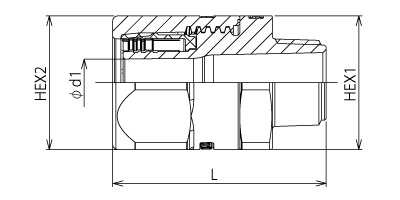

Bảng thông số kỹ thuật khớp nối

Mẫu	Đường kính trong của ống mềm tương thích (mm)	Tiêu chuẩn ren	Kích thước (mm)				Trọng lượng (g)	Số sản phẩm được đóng gói
Mẫu	Đường kính trong của ống mềm tương thích (mm)	Tiêu chuẩn ren	L	Φd1	HEX1	HEX2	Trọng lượng (g)	Số sản phẩm được đóng gói
TC2-P15-R1/2	15	R1/2	60.0	10.0	36	36	54	60
TC2-P19-R3/4	19	R3/4	65.5	14.5	41	41	70	60
TC2-P25-R1	25	R1	72.0	20.0	46	46	85	50

Biện pháp phòng ngừa

*Chỉ sử dụng trong nhà
*Không tái sử dụng
*Do ống có ren nên không thích hợp để vệ sinh ống (chẳng hạn như được sử dụng cho thực phẩm). Sử dụng cho thực phẩm có thể dẫn đến các vấn đề về an toàn trong sản phẩm.
*TOYOCONNECTOR được thiết kế làm khớp nối chính hãng dùng cho các ống Toyox. Toyox không đảm bảo rằng TOYOCONNECTOR sẽ hoạt động bình thường nếu được lắp với ống của nhà sản xuất khác.0
*Phạm vi nhiệt độ hoạt động là từ 0 đến 60°C. Tham khảo Hướng dẫn sử dụng để biết phạm vi áp suất hoạt động.

Tải xuống

Hỗ trợ

Ống mềm tương thích: 12

Vật liệu khớp nối : Nhựa (PP)	Tên ống mềm	ECORON HOSE	FLAMEBLC HOSE	HYPER TOYORON HOSE	HYBRID TOYORON HOSE	SUPER TOYORON HOSE	TOYOBIO PRO HOSE	TOYORON HOSE	TOYOSPRING HOSE	TOYOSIGNAL HOSE	FLAMEBLC HYBRID UL HOSE	HYBRID TOYODROP HOSE	ECORON-S HOSE
	Vật liệu chính	Nhựa Polyolefin	PVC mềm	PVC mềm	PVC mềm	PVC mềm	PVC mềm	PVC mềm	PVC mềm	PVC mềm	PVC mềm	PVC mềm	Nhựa Polyolefin
	Phạm vi nhiệt độ hoạt động	-5℃~60℃	-5℃~60℃	-5℃~70℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~60℃
	Mã số mẫu	EC	FB	HPT	HTR	ST	TBP	TR	TS	TSG	FBH	HTD	ECS
Mẫu khớp nối	Đường kính trong danh nghĩa của ống mềm tương thích (mm) Thông số kỹ thuật khớp nối
TC2-P15-R1/2	15 R1/2	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-
TC2-P19-R3/4	19 R3/4	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	◯	-
TC2-P25-R1	25 R1	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	◯	◯
