Quốc tếKhớp nối dùng cho đường ống cơ sở nhà máy hoặc lắp sẵn vào máy móc
ĐẦU CÁI KAMLOK Ren trong LOẠI TWINLOK
- Mẫu | 633-BBL-AL
- Vật liệu | Hợp kim nhôm
Features
-
An toàn
-
Cải thiện khả năng làm việc
-
Gắn vào và tháo ra dễ dàng
Video liên quan
Tải xuống tài liệu
Tính năng sản phẩm
-
-
Cải thiện khả năng làm việc
Có chức năng khóa tay cam, giúp lắp đầu đực dễ dàng.
Cải thiện khả năng làm việc
Có chức năng khóa tay cam, giúp lắp đầu đực dễ dàng.
-
Gắn vào và tháo ra dễ dàng
Một loại tay cam cho phép gắn và tháo khớp nối dễ dàng, cải thiện khả năng làm việc.
Gắn vào và tháo ra dễ dàng
Một loại tay cam cho phép gắn và tháo khớp nối dễ dàng, cải thiện khả năng làm việc.
ĐẦU CÁI KAMLOK Ren trong
Khớp nối dùng cho đường ống cơ sở nhà máy hoặc lắp sẵn vào máy móc
- KAMLOK
- Đầu cái
- Kích thước mối nối
- 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4
- Mặt thiết bị
- Ren ngoài
- Kích thước mối nối
- R1/2, R3/4, R1, R1-1/4, R1-1/2, R2, R2-1/2, R3, R4
| Mã số mẫu | 633-BBL-AL | |
|---|---|---|
| Vật liệu chính | ||
| Chức năng | ||
| Chất dẫn | Nước (không uống được) Không khí Dầu | |
| Tuân thủ pháp luật | Tuân thủ RoHS 2 | |
| Chi tiết vật liệu | Thân khớp nối | Hợp kim nhôm (ADC12, 5 "~: AC4CH) |
| Tay khóa | SCS14 (tương đương SUS316) | |
| Phần cố định cánh tay | SUS304 | |
| Pin · Vòng | SUS304 | |
| Gioăng | Buna-N (NBR) *Có thể chọn miếng đệm theo chất lỏng | |

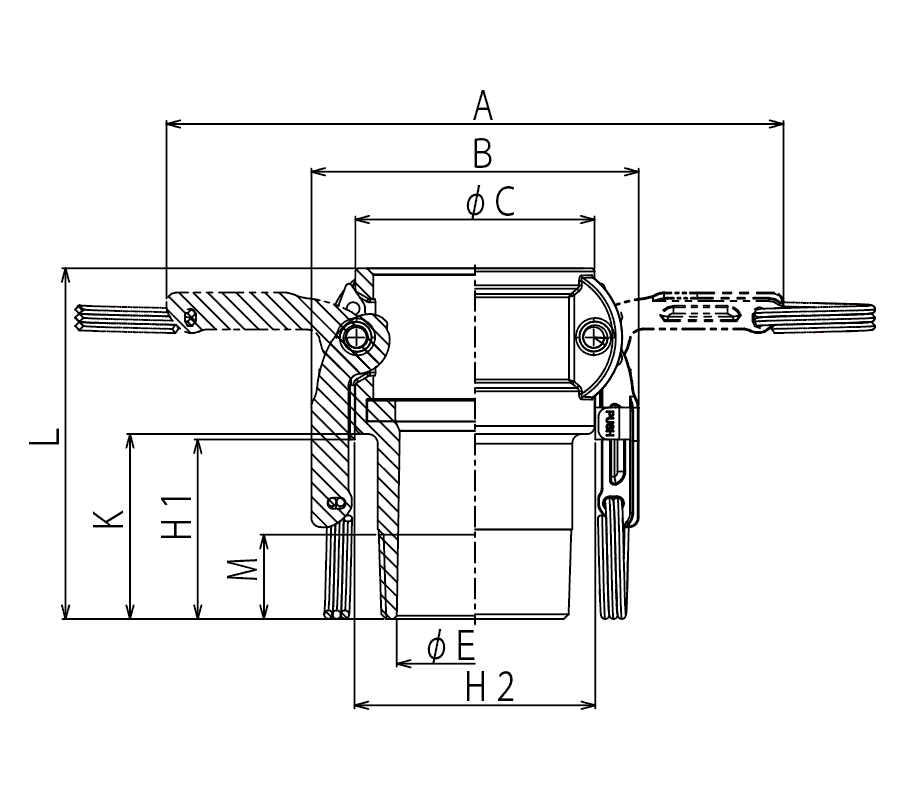

Bảng thông số kỹ thuật KAMLOK
| Mẫu | Tiêu chuẩn ren | Kích thước (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | H1 | H2 | M | S | ||
| 633-BBL1/2AL | 1/2" | 30 | 62 | 112 | 66 | 41 | 15 | 41 | 30 | 14 | R1/2 |
| 633-BBL3/4AL | 3/4" | 32 | 64 | 112 | 66 | 41 | 20 | 41 | 30 | 16 | R3/4 |
| 633-BBL1AL | 1" | 35 | 76 | 139 | 76 | 47 | 25 | 46 | 30 | 18 | R1 |
| 633-BBL1-1/4AL | 1-1/4" | 58 | 105 | 176 | 85 | 58 | 33 | 58 | 20 | 21 | R1-1/4 |
| 633-BBL1-1/2AL | 1-1/2" | 58 | 105 | 184 | 93 | 65 | 40 | 66 | 15 | 21 | R1-1/2 |
| 633-BBL2AL | 2" | 58 | 110 | 193 | 103 | 75 | 49 | 75 | 12 | 25 | R2 |
| 633-BBL2-1/2AL | 2-1/2" | 63 | 118 | 205 | 125 | 90 | 63 | 93 | 9 | 29 | R2-1/2 |
| 633-BBL3AL | 3" | 77 | 136 | 248 | 141 | 108 | 76 | 112 | 6 | 31 | R3 |
| 633-BBL4AL | 4" | 42 | 102 | 277 | 169 | 140 | 95 | 140 | 4 | 37 | R4 |
* Đầu cái 1/2" cũng có thể được kết nối với đầu đực 3/4". * Đầu cái 3/4" cũng có thể được kết nối với đầu đực 1/2". * Sử dụng miếng đệm Buna-N (NBR) làm tiêu chuẩn. * Vít là ren ống côn JIS.
Liên kết liên quan
Biện pháp phòng ngừa
*Chúng tôi khuyên bạn nên sử dụng khớp và ống nối được làm từ cùng kích thước và vật liệu khi kết nối ống nối. Sử dụng các khớp và ống nối làm bằng những vật liệu khác nhau có thể dẫn đến ăn mòn (ăn mòn điện hóa - hoen gỉ).
